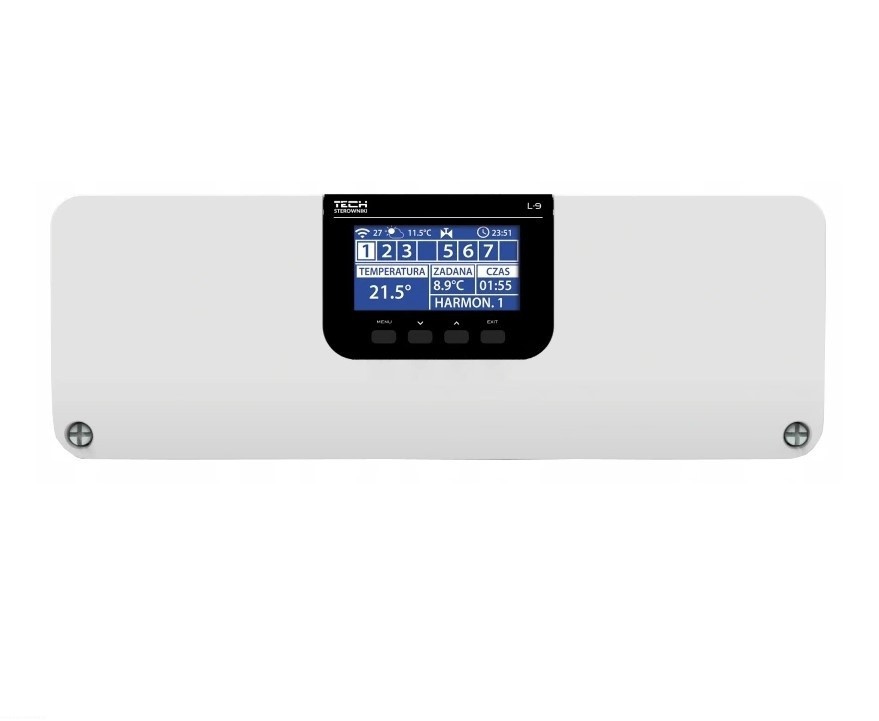

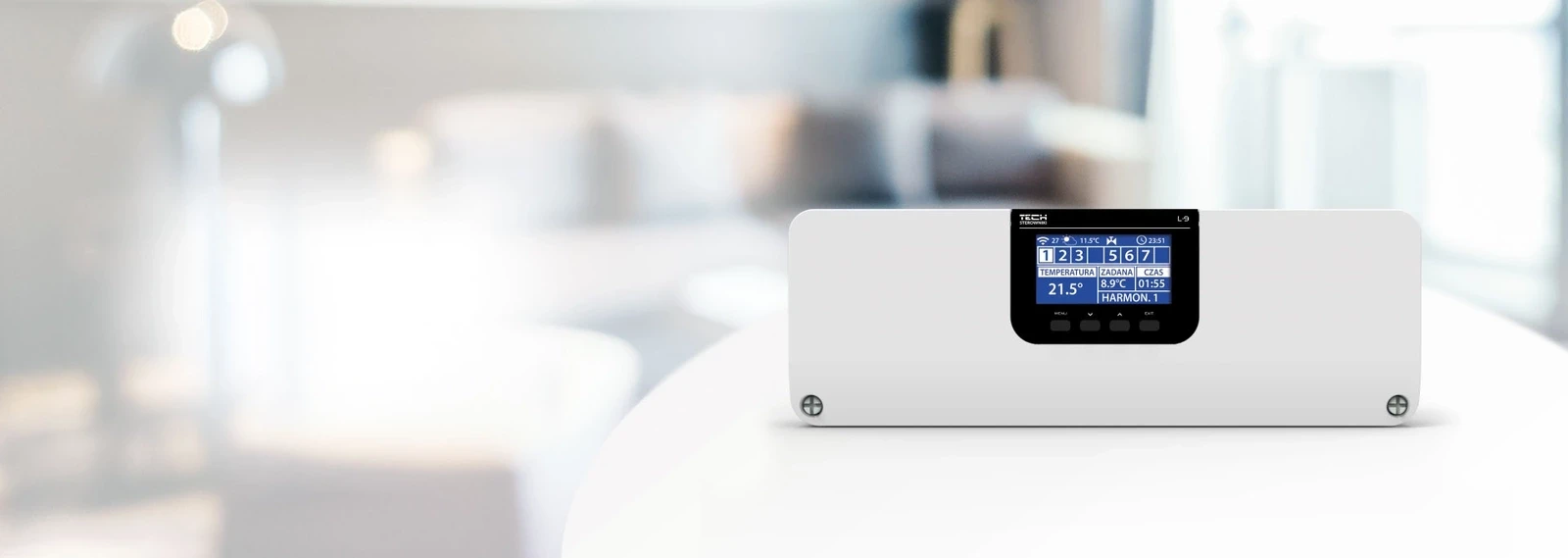

Sterownik do ogrzewania podłogowego L-9r to uniwersalny sterownik zaworów termostatycznych przeznaczony do zarządzania ogrzewaniem podłogowym. Listwa L-9r służy do zarządzania siłownikami termoelektrycznymi zamontowanymi na zaworach. W systemie mieszanym listwa steruje też bezprzewodowymi siłownikami elektrycznymi STT-868 lub STT-869.

Dlaczego L-9r?

• Racjonalne sterowanie energią cieplną
• Pełne dopasowanie do potrzeb i codziennych aktywności
• Możliwość komunikacji przewodowej lub bezprzewodowej między urządzeniami
• Rozbudowa o 4 listwy L-9r pozwala kontrolować temperaturę w 32 pomieszczeniach
• Możliwość zdalnego sterowania przez aplikację eModul

Jak to działa?

Listwa L-9r to urządzenie, które umożliwia obsługę do 50 siłowników elektrycznych, sterowanie urządzeniem grzewczym, chłodzeniem powierzchniowym oraz obsługę pompy podłogowej. Zawór mieszający można obsłużyć przy użyciu modułu dodatkowego. Dzięki świadomemu sterowaniu w pomieszczeniach zostanie zachowany komfort cieplny bez nadmiernego zużycia energii.

Zdalne sterowanie

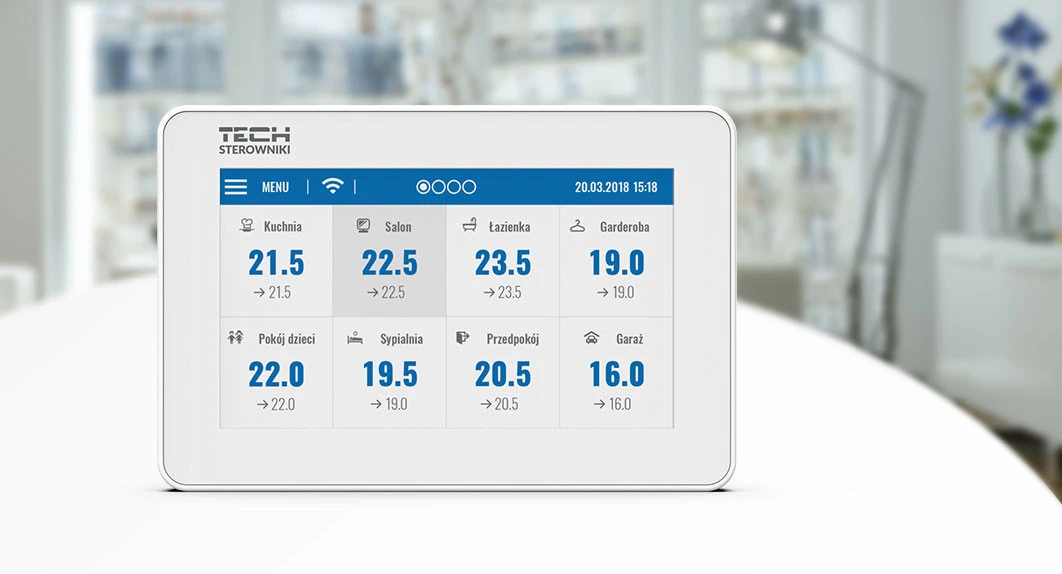

Listwa L-9r jest przystosowana do zdalnego sterowania instalacją przez aplikację eModul przy rozbudowie o panel M-9r.

Wiele możliwości

Dzięki zastosowaniu dodatkowego modułu radiowego w listwie L-9r istnieje wiele możliwości komunikacji całości systemu. Komunikacja pomiędzy urządzeniami pomiarowymi (czujnik lub regulator) może odbywać się przewodowo lub bezprzewodowo

Tryby pracy urządzenia

Urządzenie L-9r może pracować w jednym z czterech różnych trybów do wyboru:

• tryb normalny
• tryb urlopowy
• tryb ekonomiczny
• tryb komfortowy

Tygodniowe harmonogramy pracy

Użytkownik w każdej strefie mam możliwość ustawienia 6 harmonogramów tygodniowych: 1-lokalnego, 5-globalnych.

Harmonogram lokalny – przypisany do jednej strefy.

Harmonogram globalny – te same nastawy temperatury we wszystkich strefach.

Oprócz harmonogramów użytkownik może ustawić stałą wartość temperatury zadanej lub taką, która będzie obowiązywać tylko w ściśle zdefiniowanym czasie.

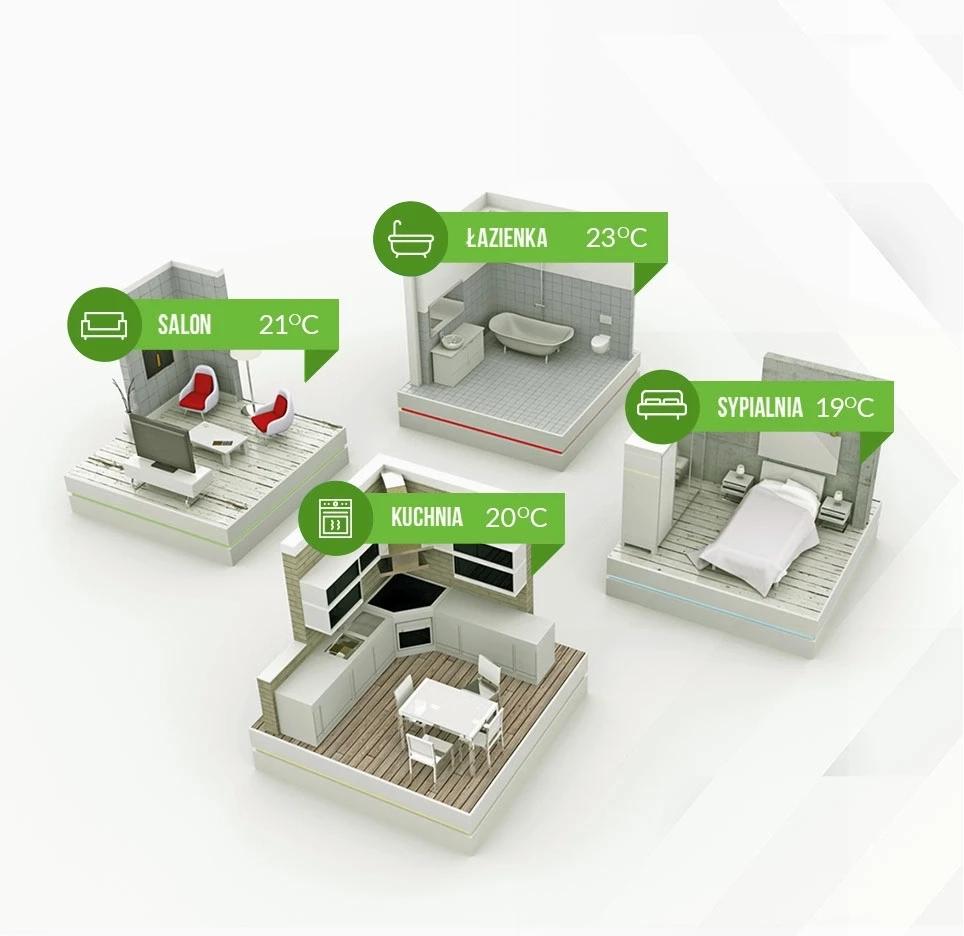

32 pomieszczenia

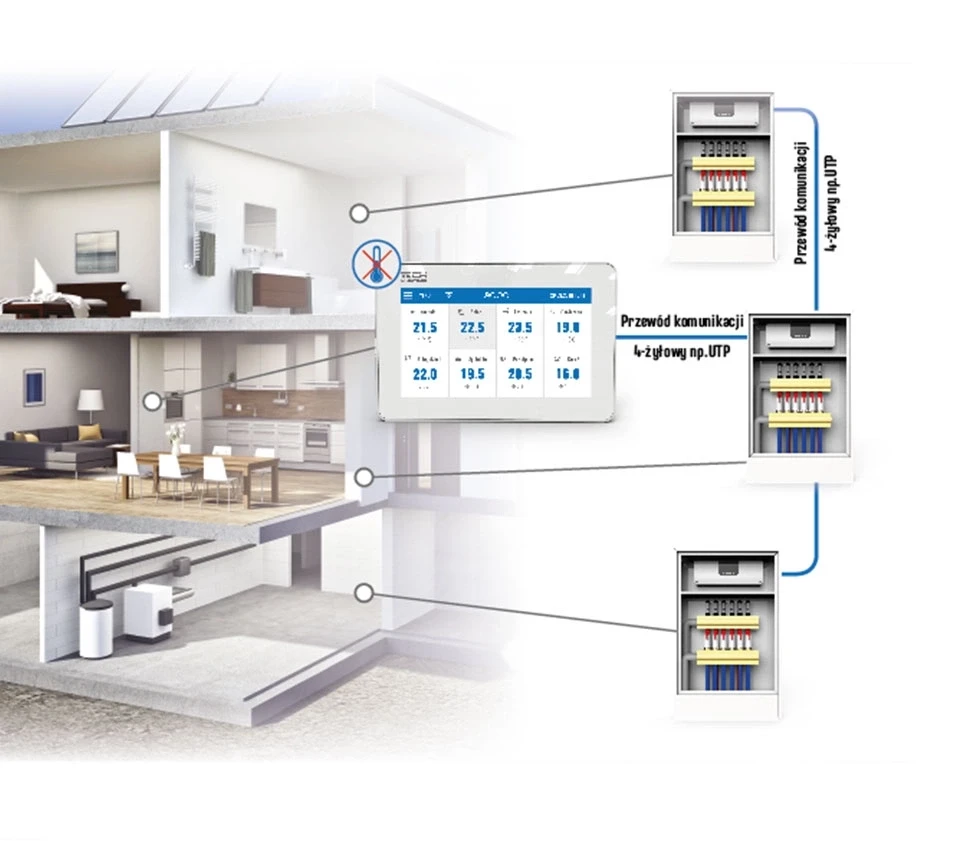

Dzięki rozbudowie systemu o 4 listwy L-9r maksymalna liczba pomieszczeń jaką możemy kontrolować to aż 32 pomieszczenia. Komunikacja pomiędzy urządzeniami głównymi odbywa się przewodowo (wymagany przewód 4 żyły).

Na upalne dni

Dzięki funkcji grzanie/chłodzenie w listwie L-9r mamy możliwość sterowania także chłodzeniem powierzchniowym. Do kontroli takiej pracy przydatne są regulatory wyposażone w czujnik wilgotności powietrza.

DANE TECHNICZNE

Napięcie zasilania 230V +/-10% / 50Hz
Maks. pobór mocy 4W
Temperatura otoczenia 5÷500C
Maks. obciążenie wyjść napięciowych 1-8 0,3A
Maks. obciążenie wyjścia pompy 0,5A
Nominalne obciążenie styku beznapięciowego 230V AC / 0,5A (AC1)* 24V DC / 0,5A (DC1)**
Wytrzymałość temp. czujnika NTC -30÷50°C
Częstotliwość pracy 868MHz
Wkładka bezpiecznikowa 6,3A
