REGULUS zawór dwufunkcyjny schładzający DBV 2
Kod produktu: DBV-16627
Wystaw opinię o produkcie
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Gwarancja bezpiecznego zakupu
Opis produktu

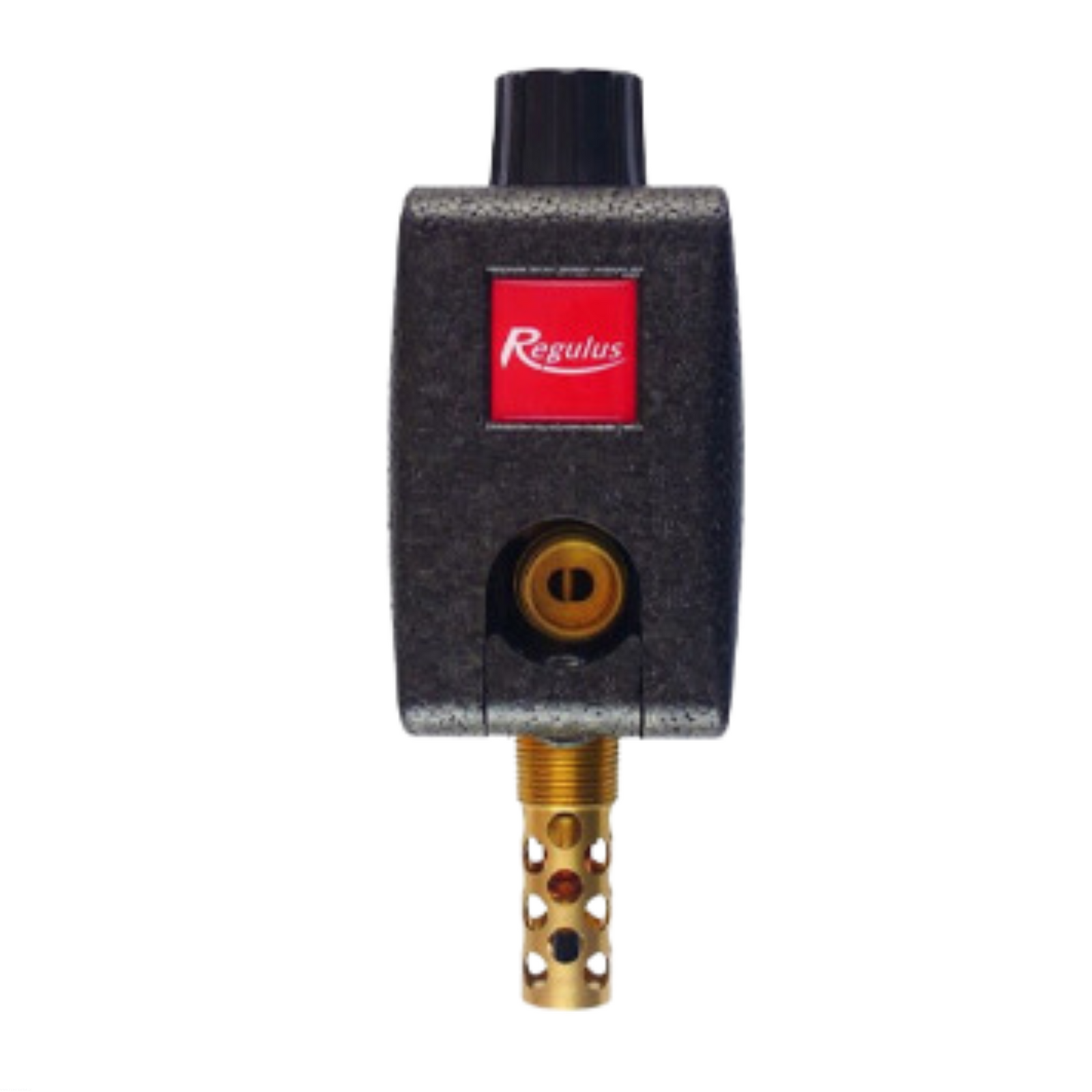

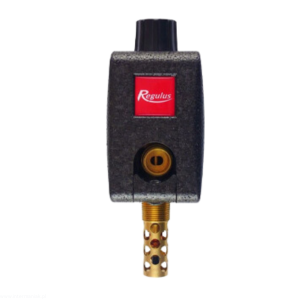

REGULUS zawór dwufunkcyjny schładzający DBV 2
Cechy szczególne:
- średnica przyłączeniowa: 3/4 cala
- korpus: mosiądz
- maksymalna temperatura wody: 110 stopni C

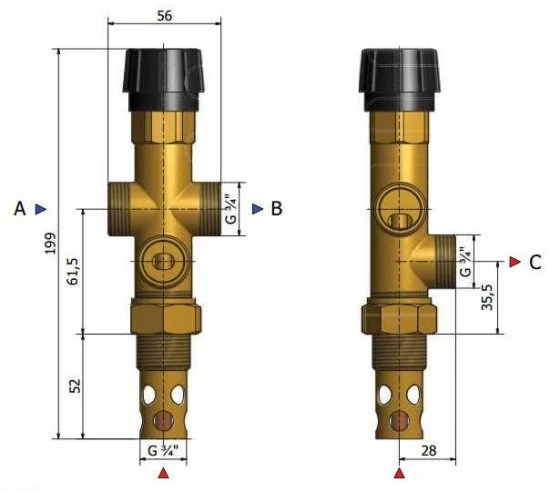

Dodatkowe dane techniczne zaworu:
- Dane techniczne:
- Rozmiar nominalny DN 20
- Przyłącza rurek G 3/4" zewnętrzny
- Przyłącze do źródła ciepła R 3/4“ zewn. (stożkowy
- Min. średnica rur przyłączeniowych DN 16
- Normy ciśnieniowe PN 6
- Max.ciśnienie robocze po stronie kotła 4 bar
- Max.ciśnienie robocze po stronie wody z sieci 6 bar
- Max temperatura robocza 110 °C
- Temperatura otwarcia zaworu 97 ± 2 °C
DBV2 w izolacji 2-drogowy chłodzący zawór termostatyczny z dwoma niezależnymi członami termostatycznymi - zatwierdzone zgodnie z normą EN 303-5:2012. Przyłączenie do kotła, wody chłodzącej i odpływu z gwintem 3/4" M, temperaturą pracy 97°C ± 2°C
Zawór termostatyczny przeznaczony jest do schładzania kotłów na paliwa stałe, bez schładzającego wymiennika ciepła. Zawór posiada dwa poziomy - dolny poziom służy do spuszczania ogrzewanej ciepłej wody , górny poziom jest wykorzystywany do wprowadzania zimnej wody do źródła ciepła a tym samym do jej schłodzenia. Gdy temperatura osiągnęła 97 °C, zawór otwiera oba etapy - niższy stopień odprowadza do kanalizacji ciepłą wodę grzewczą, a górny dopuszcza wodę do źródła ciepła, powoduje zrównoważenie ciśnienia yws tesmie dostarczania wody do instalacji grzewczej. Dla prawidłowego działania konieczne jest umieszczenie zaworu jak najbliżej źródła ciepła, w miejscu gdzie w przypadku przegrzania temperatura kotła jest najwyższa - zwykle bezpośrednio w górnej części kotła lub rury odpływowej w pobliżu kotła. Element termostatyczny od renomowanego francuskiego producenta, jest umieszczony bezpośrednio w wodzie grzewczej, przez co reakcja na zmiany temperatury zasilania jest praktycznie natychmiastowa. Zawór posiada pokrętło do ręcznego uruchomienia (podobnie jak w zaworach bezpieczeństwa).
Otwieranie i zamykanie zaworu jest kontrolowane za pomocą dwóch niezależnych elementów termostatycznych - zawór odprowadzi wystarczającą ilość ciepła nawet w przypadku awarii jednego z nich.
Zastosowanie: ochrona źródeł ciepła na paliwa stałe przed przegrzaniem bez wbudowanej węż. schładzającej.
Funkcje: zawór kontrolowany jest przez dwa niezależne siłowniki termostatyczne; po osiągnięciu temperatury granicznej jednocześnie otwierany jest zawór spustowy i zawór wpustowy; zawór spustowy umożliwia odprowadzanie przegrzanej wody do kanalizacji, zawór wpustowy otwiera dopływ wody z sieci; gdy temperatura spada poniżej wartości granicznej, oba zawory są jednocześnie zamykane.
Płyn roboczy: woda, płyn niezamarzający do wymiany ciepła w systemach grzewczych.

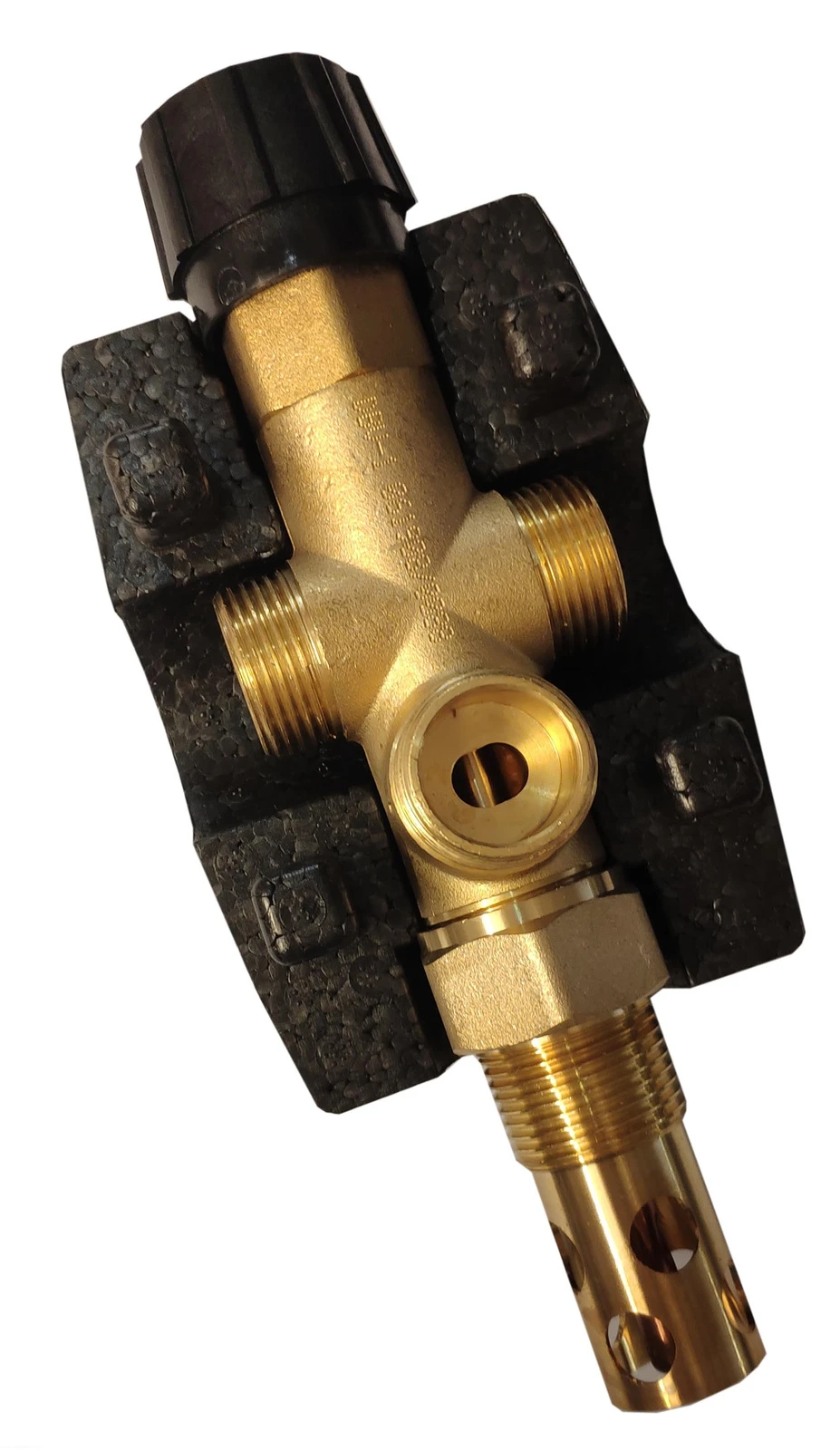

Pozycja montażu: pionowo lub poziomo, jak najbliżej wylotu ze źródła ciepła; izolacja może być nakładana oraz usuwana nawet po zainstalowaniu zaworu w systemie.
Zawór jest zatwierdzony zgodnie z dyrektywą 97/23/EC (PED) a jego konstrukcja spełnia wymagania dotyczące urządzeń do odprowadzania nadmiaru ciepła, na podstawie art. 4.3.8.4 normy ČSN EN 303-5:2012. Jest to urządzenie typu STW typu Th według ČSN EN 14597: 2012. Zawór zaprojektowano zgodnie z normą ČSN EN303-5: 2012 dla kotłów o maksymalnej mocy 500 kW i wydajności chłodniczej do 100 kW.
Zastosowanie
Dwudrożny schładzający zawór termostatyczny służy do ochrony źródła ciepła przed przegrzaniem w centralnym ogrzewaniu . Zawór w korpusie z mosiądzu jest wyposażony w dwa człony termostatyczne. Po osiągnięciu temperatury granicznej zawór spustowy otwiera się i umożliwia odprowadzanie przegrzanej wody ze źródła ciepła do kanalizacji. W tym samym czasie jest otwierany zawór uzupełniający wodę z sieci wodociągowej. Gdy temperatura spadnie poniżej temperatury granicznej, oba zawory zamykają się w tym samym czasie. Jeśli ciśnienie wody w sieci jest wyższe niż 6 barów, konieczne jest zastosowanie zaworu redukcyjnego na wlocie wody chłodzącej. Konieczne jest również zainstalowanie go, gdy po schłodzeniu ciśnienie w układzie ogrzewania jest zbyt wysokie. W takich przypadkach zaleca się ustawienie ciśnienia na zaworze redukcyjnym na około dwa razy większe niż wymagane ciśnienie w systemie grzewczym, ale co najmniej 2 bary.
