Zastosowanie

• Do odwodnienia: parkingów dla samochodów osobowych, stref dla pieszych, dróg i pasów bocznych oraz przyległych chodników.

Specyfikacja

• Liczne przetłoczenia do lepszego zamocowania w otaczającym materiale
• Metalowe kołnierze wzmacniające krawędzie odwodnienia
• Zaślepki końcowe mogą być użyte jako łącznik dopływu – DN 75 mm
• Materiał ze stabilizatorem UV zapobiegające blaknięciu, starzeniu i degradacji tworzywa
• Materiał: polipropylen wypełniony talkiem, odporny na uszkodzenia mechaniczne, chemiczne i termiczne
• System modułowy – możliwość połączenia w kształcie „I“, „L“, „T“ lub „X“
• Ocynkowany ruszt – mocowany w odpływie za pomocą czterech sztuk śrub ze stali nierdzewnej, rozmiar oczek 22×31 mm
• Otwory do włożenia prętów blokujących
• Przygotowany do opcjonalnego zastosowania syfonu z kratką wyłapującą zanieczyszczenia
• Podłączenia dopływów z boku odpływu, w czterech miejscach – Ø50 mm
• Solidny mechanizm blokujący, do prostego połączenia poszczególnych odwodnień
• Solidna konstrukcja – samonośna
• Łatwy dostęp do odpływu – łatwe czyszczenie
• Odpływ pionowy Ø110 mm
• System pozwala na łatwą blokadę połączenia bez dodatkowych elementów

W zestawie

• Rozpórka instalacyjna 2 szt
• Śruby do mocowania rusztu w odwodnieniu 4 szt
• Ruszt ocynkowany – spawany – klasa obciążenia C250
• Korpus odwodnienia z metalowym kołnierzem

Parametry

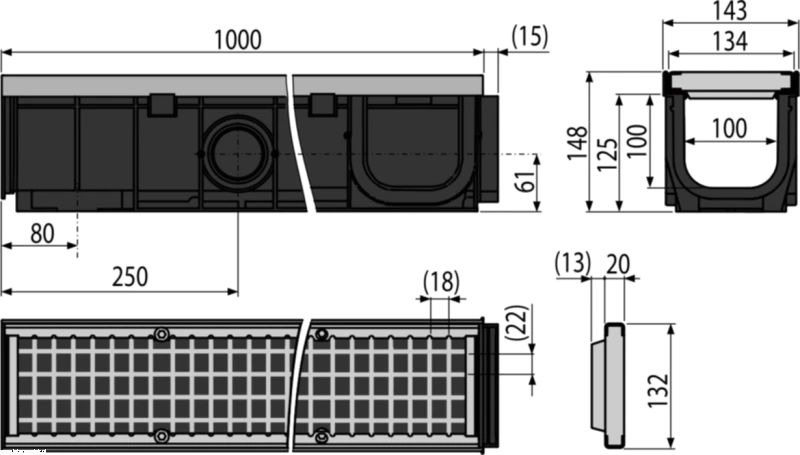

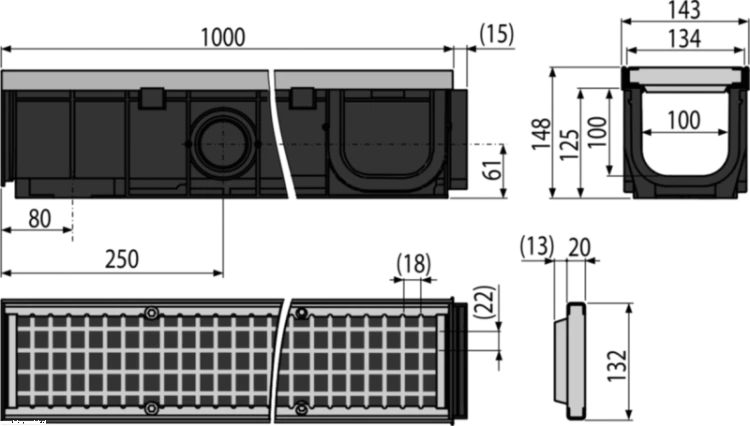

• Całkowita wysokość zabudowy: 148 mm
• Rozmiar rury odpływowej: 110 mm
• Profil przepływu w odwodnieniu: 95,3 cm²
• Klasa obciążenia: 25000 kg
• Wlot rusztu ocynkowanego: 659,2 cm²

Do pobrania

• AVZ103-R104 - Specyfikacja Techniczna PDF
